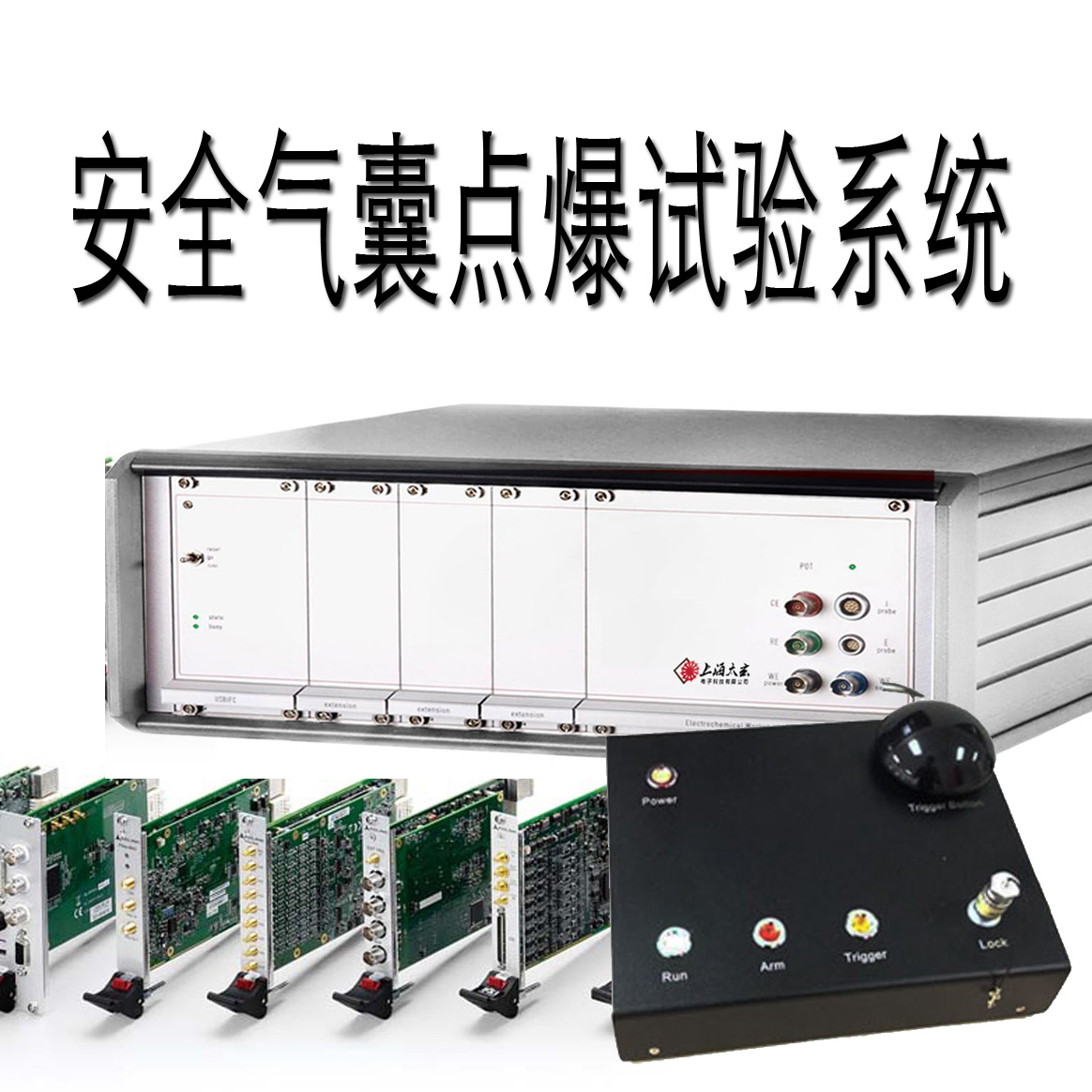

安全气囊点爆试验系统

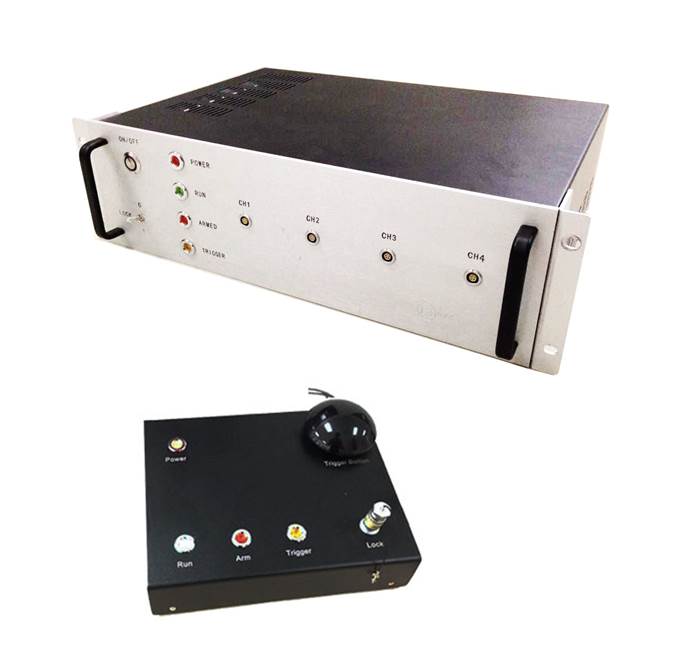

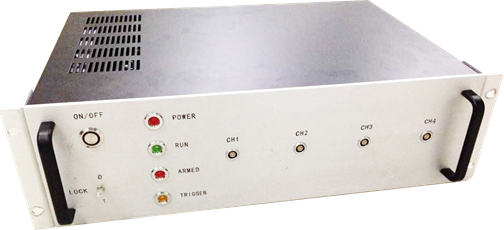

一、            静态点爆试验系统

MH气囊点爆试验系统为安全气囊提供了一个可设置电压、多通道电阻测量解决方案，能够快速、简洁地实现安全气囊的电气检查，测试气囊点爆的点火能量，反应时间，气囊展开情况，气囊展开碎片情况，也可用于其他汽车电子测试等应用。系统将绝缘电阻和导线连通性测量所需的供电、测量、信号路由功能基于一体，具有紧凑而超值的封装结构。提供了可编程的这种独特的多功能集成式设计，多级精确点爆控制，精确4线电阻测量判定试验条件，精确设定点火能量（点火电流和电压）。为汽车安全气囊充气机以及其它汽车电子测试应用建立了新的高性价比标准。可以测试单级或双级气囊。适用于 DAB、PAB、SAB 和 CAB等试验。

静态点爆试验系统包含以下6个部分

1)    4 X点爆通道，触发时间管理，点火脉冲瞬间数据采集

2)    声光门禁报警系统（可选配）

3)    温度、湿度采集（可选配）

4)    高速照相机像速 2000 帧/秒，2 台照相机（可选配）

5)    灯光照明系统，灯光控制箱，用于照相机影像（可选配）

6)    自动排烟系统（可选配）

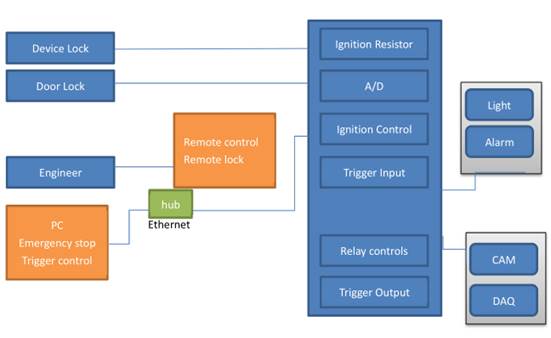

安全气囊试验设备示意图

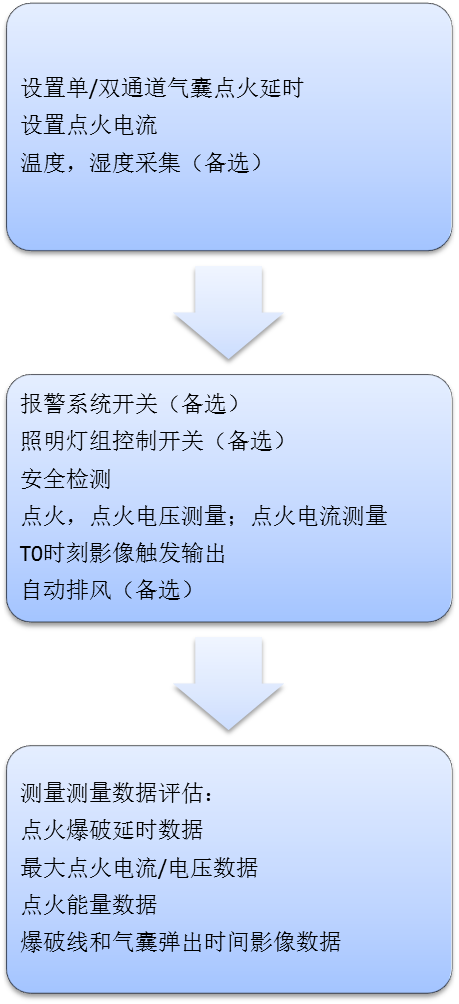

静态安全气囊点爆试验流程：

二、            动态点爆系统

动态点爆系统在静态点爆系统的基础上，进一步精简设计，缩小体积。系统采样用锂电池供电，铝合金带固定座外壳，耐冲击，可紧密固定于车内或车顶。连接动态测试中的气囊点火接线。配合动态试验中的被测车辆，控制和测试行驶中的气囊的点火。
